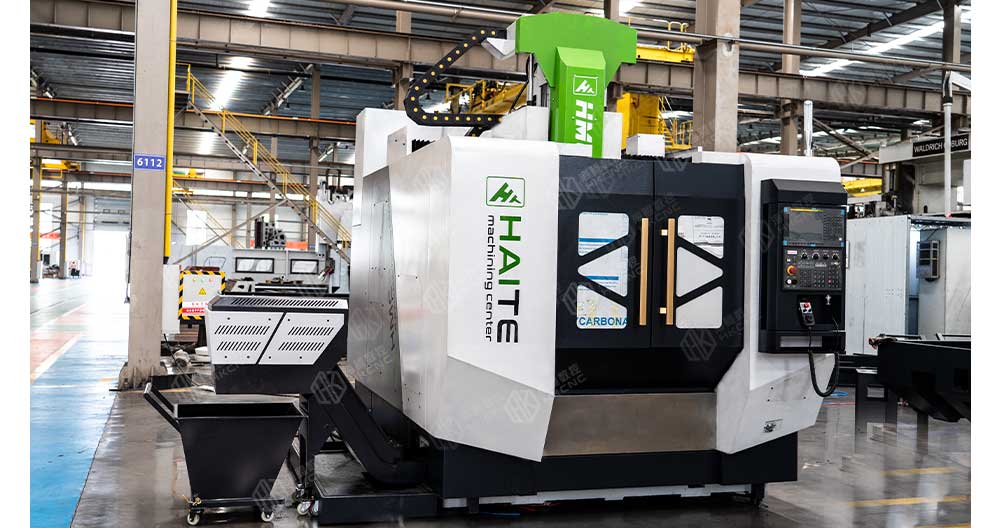

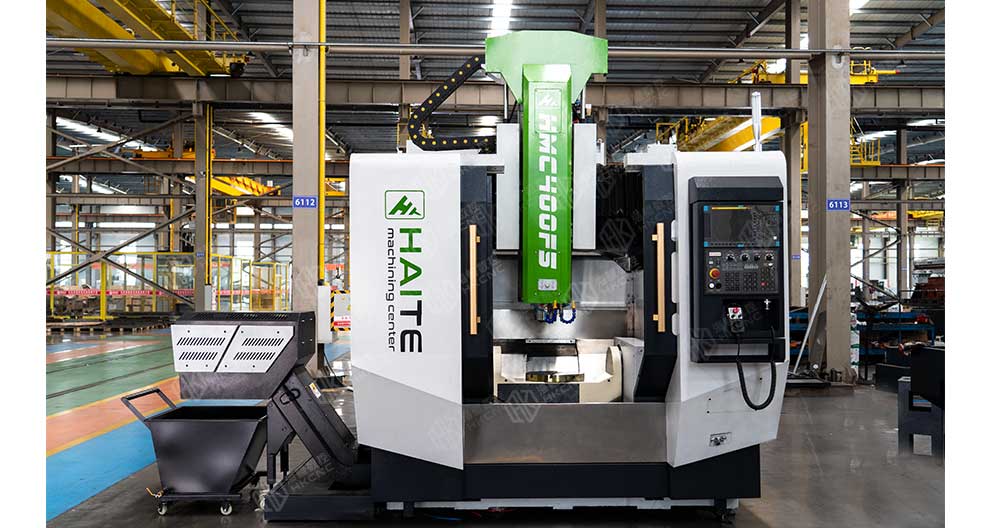

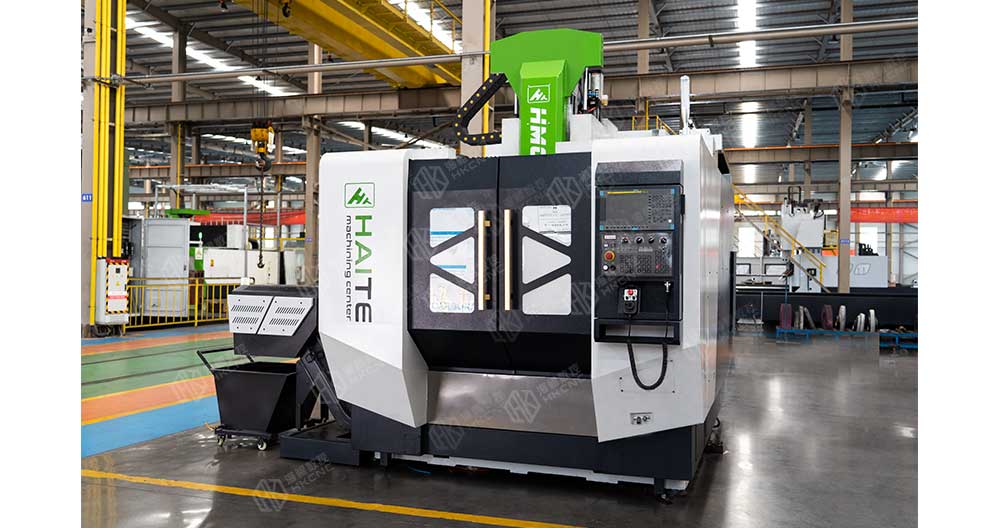

HMC400F5摇篮动梁式五轴加工中心采用高刚性的动梁龙门结构，以高精度、性能和效率，A/C 转台双臂支撑，刚性高、承载强，高精度，五轴摇篮转台，采用高扭矩高精度直驱电机，重复定位精度4角秒。适合中大型机床。

五轴摇篮转台400mm,

摇篮最大加工650mm，

最大负载150kg,油压锁紧,采用高扭矩高精度直驱电机。

c轴360°，a轴±110°

直联12000转，带油冷机电气柜空调，

快移30米，液子凸轮结构CNC双轴分度盘400mm

摇篮动梁式五轴加工中心，这种结构的比3+2的五轴加工中心加工叶轮更为专业，可以做模具。

摇篮式五轴即工作台上有2个旋转轴。设置在床身上的工作台可以环绕X轴回转，定义为A轴（可以环绕Y轴回转，定义为B轴），A轴一般工作范围+100度至-100度或者﹣100度至﹢100。工作台的中间还设有一个回转台，环绕Z轴回转，定义为C轴，C轴可以±360度回转（A轴和C轴可以根据每个生产厂家的结构来定义正负方向。

双摆头五轴即主轴上有2个旋转轴。主轴前端是一个回转头，能环绕Z轴回转，定义为C轴，C轴可以±360度回转。回转头上还有带可环绕X轴旋转的A轴（环绕Y轴旋转的B轴），一般设置可达±110度，实现上述同样的功能。

单摆头、单旋转式五轴即工作台上有1个旋转轴、主轴上有1个旋转轴，两个旋转轴分别在主轴和工作台上。这类机床的旋转轴结构布置有最大的灵活性，可以是在A/B/C轴中任意两个组合。环绕Z轴回转，定义为C轴，C轴可以±360度回转；环绕X轴旋转的A轴（环绕Y轴旋转的B轴），一般设置可达±110度。

因此，本文介绍一种用于校正回转轴零点和回转轴空间距离等影响机床精度的重要参数的测量和设置方法，并通过试加工圆锥台试件验证该方法的有效性。
